Zweikammer-Flansch für Gussrohre - zugfest 760-01 Hawle

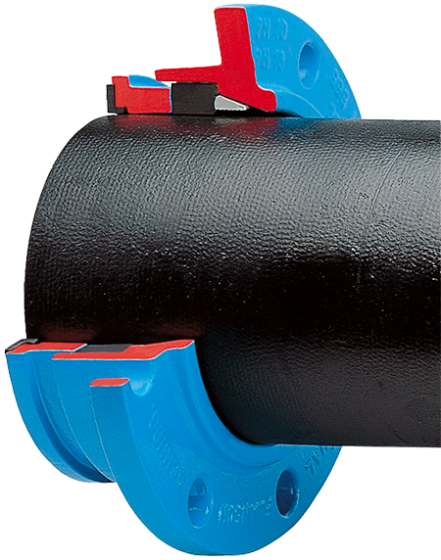

Zweikammer-Flansch mit integrierter Flachdichtung und Klemmring für die dichte und zugfeste Verbindung mit Gussrohren. Der Flansch vereint zwei Funktionen in einem Arbeitsgang: Abdichten und Zugsichern. Bei paarweisem Einsatz sind Zweikammer-Flansche auch als Kupplung verwendbar.

Montage:
Rohroberfläche reinigen, Zweikammer-Flansch auf das Rohr aufschieben, kompletten Flansch zum Gegenflansch rücken (wobei der Druckring mit Dichtung das Rohrende ca. 10 mm überragen soll) und durch mehrmaliges, kreuzweises Anziehen der Schrauben die zugfeste Verbindung herstellen.

Erforderliche Schraubenlängen siehe „Allgemeine Hinweise“.

Der Zweikammer-Flansch kann auch bei einem schräg abgeschnittenen Rohrende oder bei einem Abstand zwischen zwei Rohren von bis zu 15 mm eingesetzt werden.

Flanschbohrung nach DIN EN 1092-2
