Muffen-Schmutzdichtung 529-04 - System BAIO® Hawle

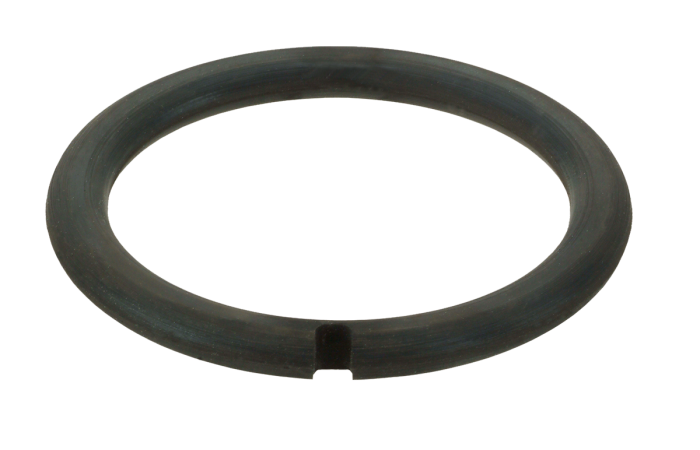

Die Muffen-Schmutzdichtung dient als Schutz gegen das Eindringen von Schmutz in den Ringspalt zwischen PE-/PVC-Rohr und BAIO®-Muffe bei der Rohrgrabenverfüllung.

Vor der Rohrmontage ist die Muffen-Schmutzdichtung in die BAIO®-Muffe einzulegen (siehe Abbildung). Anschließend ist das PE/PVC-Rohr durch die Muffen-Schmutzdichtung und GKS-Dichtung bis auf Anschlag in die BAIO®-Muffe einzuschieben.

Bilderklärung:
1: Hawle-Stop Verriegelungsring (528-00)
2: Hawle-Stop Klemmring (528-00)
3: GKS-Dichtung (529-01)
4: BAIO®-Muffe
5: Schmutzdichtung (529-04)
6: Kunststoffrohr (PE oder PVC) anfasen
