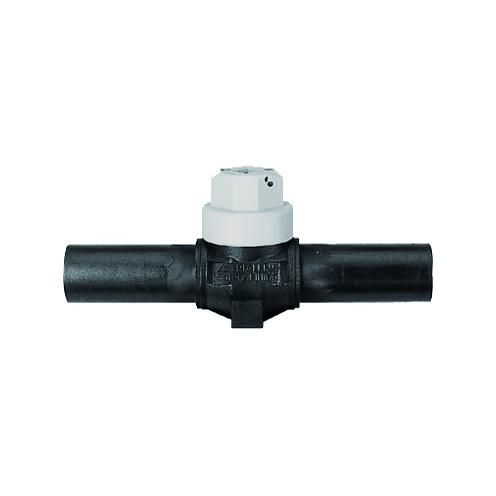

Kugelhahn KHP für Gas

• Gas und H2


• Betriebsdruck: MOP (Gas) 10 bar


• Material: PE 100


• Dichtung: NBR


• 1/4 Umdrehungen zum Öffnen und Schließen


• DVGW-Prüfzeichen: DG-8631AU2251, DG-8631AU2252 und DG-8631AU2253

Hinweis:

Bis Nennweite 50 muss ein KBS d 20 - d 50 verwendet werden.

Es gibt hierzu ein passendes Betätigungsgestänge KBS für Schlüsselweite SW14 und SW30.

Einsatzbereich

Die FRIALEN-Kugelhähne KHP mit NBR-Dichtung werden als Absperrarmatur in Gas- und Wasserversorgungsleitungen (kein Trinkwasser!) sowie in Druckluftleitungen eingesetzt.

Das Öffnen und Schließen des FRIALEN-Kugelhahns erfolgt mit einer 1/4-Umdrehung des Betätigungselements. Das Betätigungsgestänge FRIALEN KBS ermöglicht die Bedienung von der Straßenkappe aus und ist optimal auf den Kugelhahn abgestimmt. Weitere Infos siehe dieses Datenblatt S.2 bzw. Datenblatt FRIALEN Einbausets KBS Datenblatt Nr. 22/00.

Verarbeitungshinweise

Die PE-Anschweißenden der FRIALEN-Kugelhähne KHP werden mit FRIALEN-Muffen, Winkeln oder T-Stücke mit einer PE-HD-Rohrleitung verbunden. Er ist sowohl als Netzabsperrorgan als auch als Kombinationsbauteil hinter Rohrabzweigungen geeignet.

Die Schweißung erfolgt durch FRIALEN-Schweißen – dicht und längskraftschlüssig.

Die Anschweißenden werden nach den allgemeinen Montageanforderungen (siehe „Montageanleitung“ für FRIALEN-Sicherheitsfittings für Hausanschluss- und Verteilerleitungen bis d 225) vorgenommen (Oxidhaut entfernen/reinigen, etc.).

Vor dem Schweißen muss der FRIALEN-Kugelhahn entsprechend der vorgesehenen Betätigung ausgerichtet werden, um einen korrekten Sitz des FRIALEN-Betätigungsgestänges KBS zu gewährleisten.
