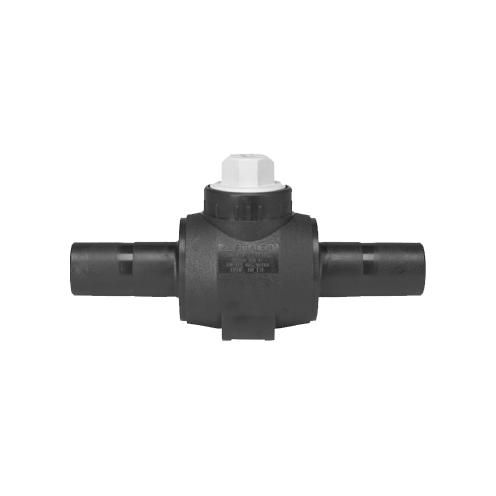

Kugelhahn KH für Gas ohne Strömungsverluste

• Gas und H2


• Betriebsdruck: MOP (Gas) 10 bar


• Material: PE 100


• Dichtung: NBR


• Keine Strömungsverluste


• 1/4 Umdrehungen zum Öffnen und Schließen


• DVGW-Prüfzeichen: DG-8631AU2251 und DG-8631AU2252

Hinweis:

Ab Nennweite d 50 muss ein KBS d 63 - d 225 verwendet werden.

Es gibt hierzu ein passendes Betätigungsgestänge KBS für Schlüsselweite SW14 und SW30.

Einsatzbereich

Die FRIALEN-Kugelhähne KH mit NBR-Dichtung werden als Absperrarmatur in Gas- und Wasserversorgungsleitungen (kein Trinkwasser!) und Druckluftleitungen eingesetzt.

Der Durchgang der Armatur (d1) entspricht ca. dem Innendurchmesser des Rohrstutzens SDR 11 ohne Einschnürung.

Das Öffnen und Schließen des FRIALEN-Kugelhahns erfolgt mit einer 1/4 Umdrehung des Betätigungselements. Das Betätigungsgestänge FRIALEN KBS ermöglicht die Bedienung von der Straßenkappe aus und ist optimal auf den Kugelhahn abgestimmt.

Weitere Infos siehe dieses Datenblatt S.2 bzw. Datenblatt FRIALEN Einbausets KBS Datenblatt Nr. 22/00.

Verarbeitungshinweise

Die PE-Anschweißenden der FRIALEN-Kugelhähne KH werden mit FRIALEN-Muffen, Winkeln oder T-Stücke mit einer PE-HD-Rohrleitung verbunden.

Die Schweißung erfolgt durch FRIALEN-Schweißen – dicht und längskraftschlüssig.

Die Anschweißenden werden nach den allgemeinen Montageanforderungen (siehe „Montageanleitung“ für FRIALEN-Sicherheitsfittings für Hausanschluss- und Verteilerleitungen bis d 225) vorgenommen (Oxidhaut entfernen/reinigen, etc.).

Vor dem Schweißen muss der FRIALEN-Kugelhahn entsprechend der vorgesehenen Betätigung ausgerichtet werden, um einen korrekten Sitz des FRIALEN-Betätigungsgestänges KBS zu gewährleisten.
