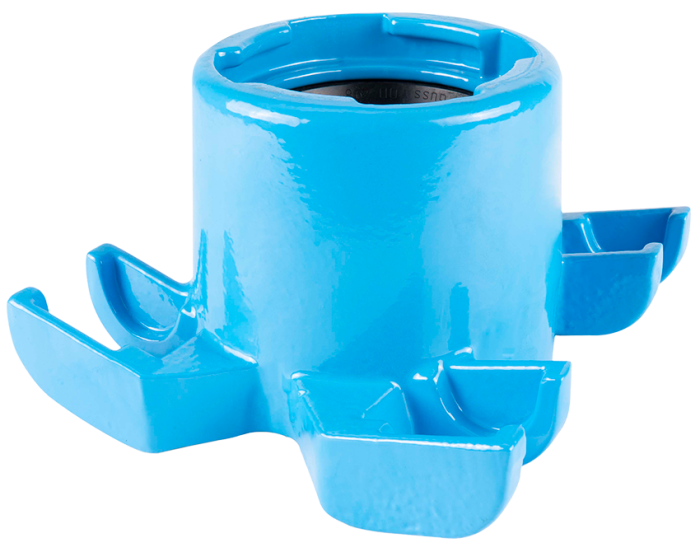

Doppelbügel-Anbohrschelle 359-00 mit BAIO®-Muffe

Doppelbügel-Anbohrschellen mit BAIO®-Doppelfunktionsmuffe sind für die Montage auf Guss- Stahl- und AZ-Rohren von
DN 150 - DN 500 zu verwenden.

Die Anpassung an das Hauptrohr erfolgt über je zwei Haltebügel (Best.-Nr. 310-00 oder Best.-Nr. 311-00, 311-01, 311-02, 311-03) und einer Satteldichtung (Best.-Nr. 317-00) entsprechend der Nennweite des Hauptrohres.

Der BAIO®-Muffen-Abgang (DN 80) dient zur formschlüssigen Einbindung von Armaturen und Formstücke mit BAIO®-Spitzende
(DN 80).
Bei Einbindung als Hydranten oder Be- und Entlüftungsgarnituren ist eine Schmutz- und Verdrehsicherung (Best.-Nr. 490-05) erforderlich.

Dichtung:
Gussrohre: BLD®-Dichtung
PE-/PVC-Rohre: GKS-Dichtung

Max. Bohrungsdurchmesser: 75 mm

Material: GJS-400, Hawle-Epoxy-Pulverbeschichtung
Dichtung: EPDM gemäß KTW-BWGL für Wasser bzw. NBR für Gas

Max. Betriebsdruck: Abwasser: 16 bar
Gas: 5 bar
Trinkwasser: 16 bar
Medium Trinkwasser / Gas / Abwasser
